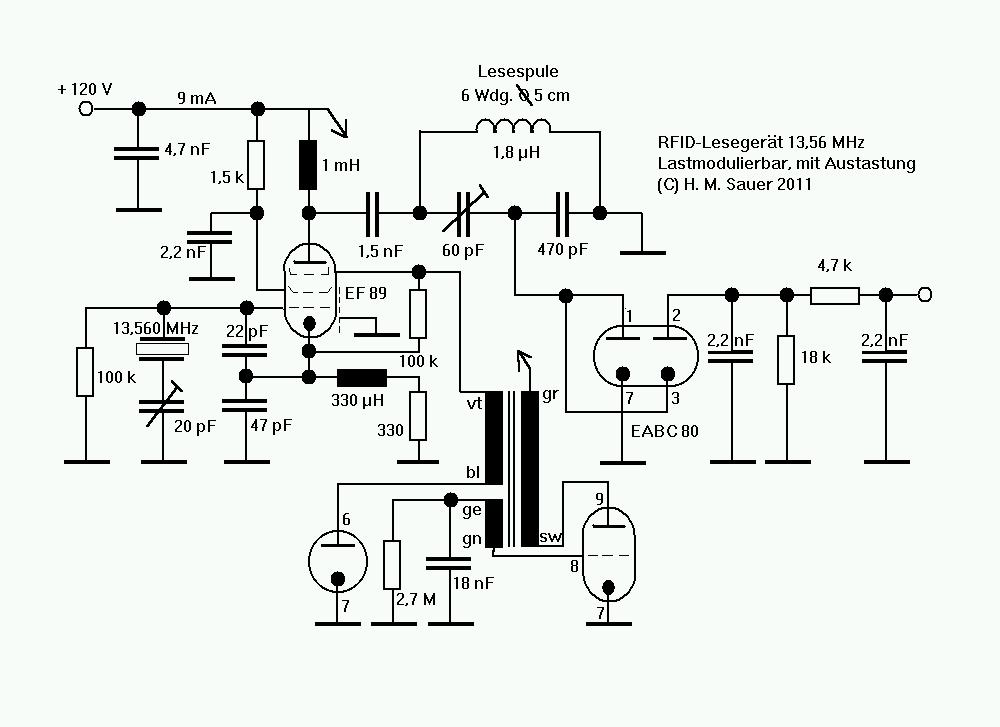

Ein Beispiel für einen Schaltplan, der mit ESYM und MS-Paint gezeichnet wurde, und zwar rasch und effizient:

Übrigens, was genau diese Schaltung tut, können Sie hier erfahren.

ESYM ist eine Sammlung von elektronischen Schaltsymbolen im Windows-Bitmap-Format, mit dem Sie mit vielen gebräuchlichen Bildbearbeitungs-Programmen komplexe Schaltpläne erstellen können.
Ich meine, die Icon-Sammlung ist um 1992 entstanden, als auch für das Zeichnen von Schaltplänen MS-Windows 3.1 das Maß aller Dinge war.

Zum Download hier klicken!

Einfach herunterladen, entpacken, und mit der Option "Einfügen aus Datei" in ihrem Grafik-Programm nach Belieben in die Schaltplan-Gafik einbinden und plazieren. Ausführliche Anleitung liegt bei. Freeware!
